製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: GSTシリーズ
支払及び船積みの言葉
最小注文数量: 2 PCS
価格: negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7仕事日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
モデル: |
カップリングを締め金で止めるGLの倍のダイヤフラム |
材料: |
アルミ合金 |
構造: |
二重にダイヤフラムの締め金で止めること |
穴サイズ: |
34-82mm |
保証: |
12か月 |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |
モデル: |
カップリングを締め金で止めるGLの倍のダイヤフラム |
材料: |
アルミ合金 |
構造: |
二重にダイヤフラムの締め金で止めること |
穴サイズ: |
34-82mm |
保証: |
12か月 |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |
製品の機能
カップリングは一緒に回るように異なったメカニズムの2つのシャフト（運転シャフトおよび運転されたシャフト）をトルクを送信するために接続するのに使用される機械部分である。高速および頑丈な送電では、あるカップリングにまたshaftingの動的パフォーマンスを緩和し、弱め、そして改善することの機能がある。

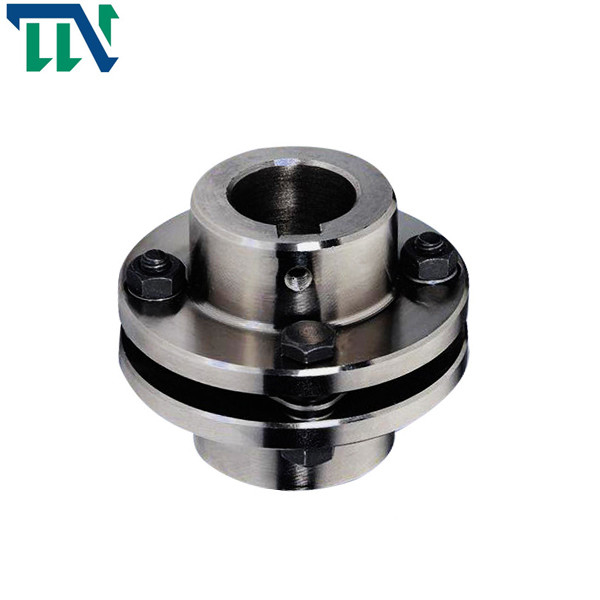

ダイヤフラムのカップリングはトルクを送信するのに適用範囲が広い要素として金属の伸縮性があるダイヤフラムを使用する伝動装置である適用範囲が広いカップリングに金属をかぶせるために属する。その主な特長は次のとおりである:単位のミスアラインメントを、部品間の相対的な動き無し吸収する、ダイヤフラムの大きい伝達トルク容量、変形潤滑のための摩耗無し、騒音無し、長い振動減少の生命および必要性無し。ねじり剛さおよび重大な速度はそれにより単位のねじり振動特徴を改善する中間地区の外の直径または壁厚さの変更によって調節することができる。
ダイヤフラムのカップリングは少なくとも1つのダイヤフラムおよび2本のシャフトの袖から成っている。ダイヤフラムはブッシュにダイヤフラムとブッシュの間でバックラッシュをゆるめるか、または引き起こさないで一般にピンで止められる。ある製造業者は他は中間の1-2の堅い要素が付いている3つのダイヤフラムを、提供し、双方がブッシュに付すが、2つのダイヤフラムを提供する。単一ダイヤフラムのカップリングと二重ダイヤフラムのカップリングの違いはさまざまな偏差を扱う機能である。それがダイヤフラムの複雑な曲がることを要求するので、単一ダイヤフラムのカップリングは突飛性のために適していない。二重ダイヤフラムのカップリングは異なった方向で突飛性を補うために同時に曲げることができる
プロダクト変数
| モデル変数 | 共通の腔線径・山径d1、d2 | ΦD | ΦN | L | LF | S | F | M | ねじトルクをきつく締めること （N.M） |
| GST-34x27.5 | 5,6,6.35、7,8,9,9.525、10,11,12、 | 34 | 21.6 | 27.5 | 12.15 | 3.2 | 4.85 | M3 | 1.5 |
| GST-39x34.5 | 6,8,9,9.525、10,11,12,12.7、14,15 | 39 | 25 | 34.5 | 15.15 | 4.5 | 5 | M4 | 2.5 |
| GST-44x34.5 | 6,8,9,9.525、10,11,12,12.7、14,15,16,17,18 | 44 | 29.6 | 34.5 | 15.15 | 4.2 | 5 | M4 | 2.5 |
| GST-56x45 | 10,12,12.7、14,15,16,17,18,19,20,22,24 | 56 | 38 | 45 | 19.90 | 5.2 | 6.4 | M5 | 7 |
| GST-68x54 | 14,15,16,17,18,19,20,22,24,25,28,30 | 68 | 46 | 54 | 24 | 6 | 7.7 | M6 | 12 |
| GST-82x68 | 17,18,19,20,22,24,25,28,30,32,35,38 | 82 | 56 | 68 | 30.15 | 7.7 | 9.7 | M8 | 20 |
| モデル変数 | 評価されるトルク （N.M）* |
正当な突飛性 （mm） * |
正当な偏角 （°） * |
正当な軸偏差 （mm） * |
最高速度 rpm |
静的なねじり剛さ （N.M/rad） |
慣性モーメント （Kg.M2） |
シャフトの袖の材料 | 榴散弾の材料 | 表面処理 | 重量 （g） |
| GST-34x27.5 | 2 | 0.1 | 1 | ±0.18 | 10000 | 3300 | 3.83x10-4 | 高力アルミ合金 | S U S 3 0 4ばねの鋼鉄 | 陽極酸化の処置 | 30 |
| GST-39x34.5 | 4.5 | 0.1 | 1 | ±0.23 | 10000 | 7000 | 1.1x10-5 | 52 | |||
| GST-44x34.5 | 6.75 | 0.1 | 1 | ±0.27 | 10000 | 9000 | 1.6x10-5 | 68.5 | |||
| GST-56x45 | 20 | 0.1 | 1 | ±0.36 | 10000 | 20000 | 5.1x10-5 | 135 | |||
| GST-68x54 | 50 | 0.1 | 1 | ±0.4 | 9000 | 35000 | 1.3x10-4 | 246 | |||
| GST-82x68 | 90 | 0.1 | 1 | ±0.5 | 8000 | 54000 | 1.9x10-4 | 422 |
