製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: GWTSシリーズ
支払及び船積みの言葉
最小注文数量: 1 PCS
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7仕事日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
モデル: |

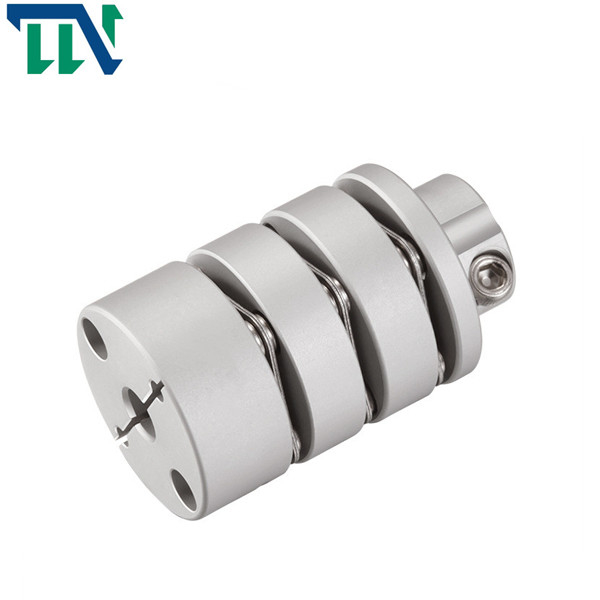

GSの単一のダイヤフラムの止めねじのカップリング |
材料: |
アルミ合金 |
構造: |
ダイヤフラムねじカップリング |
穴サイズ: |
4-38mm |
保証: |
12か月 |
外のDiamter: |
16-65mm |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |
モデル: |
GSの単一のダイヤフラムの止めねじのカップリング |
材料: |
アルミ合金 |
構造: |
ダイヤフラムねじカップリング |
穴サイズ: |
4-38mm |
保証: |
12か月 |
外のDiamter: |
16-65mm |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |
製品の機能
ダイヤフラムのカップリングは高温、高速のshafting伝達のために適して、水ポンプ（特に強力、化学ポンプ）のような腐食性の中型の働く条件は、後でshafting高速伝達に加えられる動的バランスを通して、ファン、圧縮機、油圧機械類、石油の機械類、印刷機械類、織物の機械類、化学機械類、鉱山機械、冶金の機械類、航空（ヘリコプター）、海軍高速送電システム、蒸気タービン、ピストン力の機械輸送システム、クローラー車および発電機高速、強力な機械輸送システムを、なった共通に置く。
ギヤ カップリングと比較されて、ダイヤフラムのカップリングに滑っている親類がないし潤滑、シーリング、騒音を必要としないし、基本的に維持を必要としないし、製造し易くでそして部分的にギヤ カップリングを取り替えることができる。ダイヤフラムのカップリングはずっと世界の先進国で広く利用されている。私の国では、機械類の業界標準は新しい業界標準に作り出され、修正された:トルク間のJB/T 9147-1999の（ZB/T J19022-90を取り替える）カップリング関係。
>高いトルクの剛性率は、高精度制御を遂行できる正確にシャフトの回転を制御できる
>Theの延長の設計は放射状のものの、角および軸偏差をもっと効果的に償うことができる
servoおよびステップ・モータのために>Designed
シャフトと袖の関係の肯定的で、否定的な回転のための概要間の>Noのギャップ
高速操作のために適した>Lowの慣性
>Theのダイヤフラムは優秀な疲労の抵抗のばねの鋼鉄から成っている
締め金で止めるねじの>Fastening方法
プロダクト変数
| モデル変数 | 共通の腔線径・山径d1 | 共通の腔線径・山径d2 | ΦD | ΦN | L | LF1 | LF | S | LP | d3 | M | ねじトルクをきつく締めること （N.M） |
||
| 最も小さい | 最高 | 最も小さい | 最高 | |||||||||||
| GWTS-34x55.9 | 5 | 12 | 5 | 15 | 34 | 21.6 | 55.9 | 12.15 | 14.25 | 3.5 | 9.5 | Φ16 | M3 | 1.5 |
| GWTS-39x65.9 | 6 | 15 | 6 | 19 | 39 | 25 | 65.9 | 15.15 | 14.9 | 4.5 | 11.15 | Φ19 | M4 | 2.5 |
| GWTS-44x65.9 | 6 | 18 | 6 | 22 | 44 | 29.6 | 65.9 | 15.15 | 14.9 | 4.5 | 11.15 | Φ22.5 | M4 | 2.5 |
| GWTS-56x83.1 | 8 | 24 | 8 | 32 | 56 | 38 | 83.1 | 19.9 | 19.75 | 5.5 | 13.45 | Φ32.5 | M5 | 7 |
| GWTS-68x97.6 | 10 | 30 | 10 | 38 | 68 | 46 | 97.6 | 24 | 23.35 | 6.3 | 15.65 | Φ38.3 | M6 | 12 |
| GWTS-82x128.1 | 16 | 38 | 16 | 45 | 82 | 56 | 128.1 | 30.15 | 30 | 8 | 21.95 | Φ45 | M8 | 20 |
| モデル変数 | 評価されるトルク （N.M）* |
正当な突飛性 （mm） * |
正当な偏角 （°） * |
正当な軸偏差 （mm） * |
最高速度 rpm |
静的なねじり剛さ （N.M/rad） |
慣性モーメント （Kg.M2） |
シャフトの袖の材料 | 榴散弾の材料 | 表面処理 | 重量 （g） |
| GWTS-34x55.9 | 3 | 0.02 | 1 | ±0.20 | 10000 | 2000年 | 6.01x10-5 | 高力アルミ合金 | S U S 3 0 4ばねの鋼鉄 | 陽極酸化の処置 | 78 |
| GWTS-39x65.9 | 6 | 0.02 | 1 | ±0.25 | 10000 | 4500 | 1.49x10-5 | 140 | |||
| GWTS-44x65.9 | 9 | 0.02 | 1 | ±0.30 | 10000 | 5200 | 2.25x10-5 | 184 | |||
| GWTS-56x83.1 | 25 | 0.02 | 1 | ±0.40 | 10000 | 11000 | 7.23x10-5 | 355 | |||
| GWTS-68x97.6 | 60 | 0.02 | 1 | ±0.45 | 10000 | 19000 | 2.02x10-4 | 620 | |||
| GWTS-82x128.1 | 100 | 0.02 | 1 | ±0.55 | 10000 | 22000 | 5.95x10-4 | 1200 |
