製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: GLTシリーズ
支払及び船積みの言葉
最小注文数量: 2 PCS
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7仕事日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
モデル: |

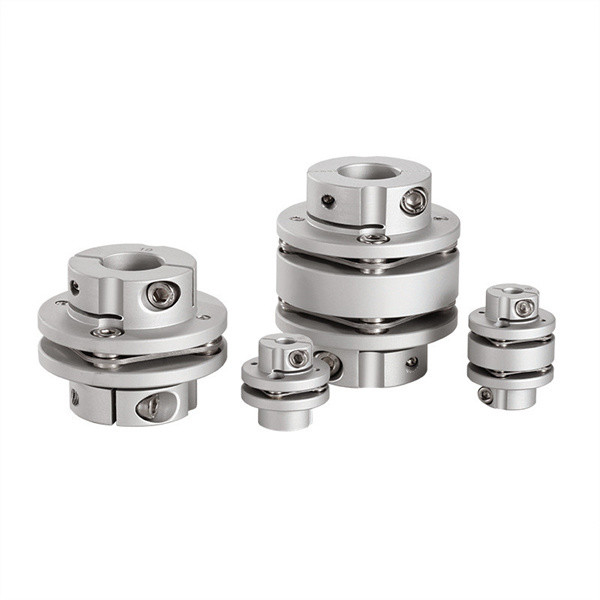

GLTの倍のステップ二重ダイヤフラム クランプ カップリング |
材料: |
アルミ合金 |
構造: |
ステップ二重ダイヤフラム クランプ |
穴サイズ: |
34-82mm |
保証: |
12か月 |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |
モデル: |
GLTの倍のステップ二重ダイヤフラム クランプ カップリング |
材料: |
アルミ合金 |
構造: |
ステップ二重ダイヤフラム クランプ |
穴サイズ: |
34-82mm |
保証: |
12か月 |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |
製品の機能
カップリングの表面は酸化する、内部の穴は正確である、トルク伝達は大きく、伸縮性はよい。中間のダイヤフラムは304材料から成り、エラストマーはポリウレタンからドイツから輸入される成っている。
ダイヤフラムのカップリングはダイヤフラムの伸縮性がある変形によって2つの接続されたシャフトの相対的な変位を償う。それは高性能金属の伸縮性がある要素の適用範囲が広いカップリングである。それは潤滑を必要としなかったり、密集した構造、高力、長い耐用年数、回転整理があり、温度および石油汚染によって影響されない。それに酸抵抗、アルカリの抵抗および耐食性の特徴がある。それは高温、高速および腐食性の中型の働く条件のシャフト伝達のために適している、それはさまざまな機械装置のshafting伝達のために広く利用されて、水ポンプ（特に強力な、化学ポンプ）のような、ファン、圧縮機、油圧機械類、石油の機械類、印刷機械類、織物の機械類、化学機械類、鉱山機械、冶金の機械類、航空（ヘリコプター）、船の高速送電システム、蒸気タービンピストン力の機械輸送システム、クローラー車、発電機は高速置き、強力な機械輸送システム、動的にバランスをとることの後で、shaftingずっと高速伝達で広く利用されている
プロダクト変数
| モデル変数 | 共通の腔線径・山径d1、d2 | ΦD | ΦN | L | LF | d3 | LP | S | M | ねじトルクをきつく締めること （N.M） |
| GLT-34x37.5 | 5,6,6.35、7,8,9,9.525、10,11,12、 | 34 | 21.6 | 37.5 | 12.15 | Φ16 | 6.8 | 3.2 | M3 | 1.5 |
| GLT-39x48 | 6,8,9,9.525、10,11,12,12.7、14,15 | 39 | 25 | 48 | 15.15 | Φ19 | 9.3 | 4.5 | M4 | 2.5 |
| GLT-44x48 |
6,8,9,9.525、10,11,12,12.7、14,15,1 6,17,18 |
44 | 29.6 | 48 | 15.15 | Φ22.5 | 9.3 | 4.2 | M4 | 2.5 |
| GLT-56x61 | 10,12,12.7、14,15,16,17,18,19,20,22,24 | 56 | 38 | 61 | 19.90 | Φ32.5 | 10.8 | 5.2 | M5 | 7 |
| GLT-68x74 | 14,15,16,17,18,19,20,22,24,25,28,30 | 68 | 46 | 74 | 24 | Φ38.3 | 14 | 6 | M6 | 12 |
| GLT-82x98 | 17,18,19,20,22,24,25,28,30,32,35,38 | 82 | 56 | 98 | 30.15 | Φ45 | 22.3 | 7.7 | M8 | 20 |
| モデル変数 | 評価されるトルク （N.M）* |
正当な突飛性 （mm） * |
正当な偏角 （°） * |
正当な軸偏差 （mm） * |
最高速度 rpm |
静的なねじり剛さ （N.M/rad） |
慣性モーメント （Kg.M2） |
シャフトの袖の材料 | 榴散弾の材料 | 表面処理 | 重量 （g） |
| GLT-34x37.5 | 2 | 0.12 | 1.5 | ±0.18 | 10000 | 2200 | 6.95x10-6 | 高力アルミ合金 | S U S 3 0 4ばねの鋼鉄 | 陽極酸化の処置 | 49 |
| GLT-39x48 | 4.5 | 0.15 | 1.5 | ±0.23 | 10000 | 4500 | 1.7x10-5 | 85 | |||
| GLT-44x48 | 6.75 | 0.17 | 1.5 | ±0.27 | 10000 | 5500 | 2.8x10-5 | 107 | |||
| GLT-56x61 | 20 | 0.17 | 1.5 | ±0.36 | 10000 | 11000 | 8.7x10-5 | 196 | |||
| GLT-68x74 | 50 | 0.18 | 1.5 | ±0.4 | 9000 | 23000 | 2.3x10-4 | 375 | |||
| GLT-82x98 | 90 | 0.18 | 1.5 | ±0.5 | 8000 | 38000 | 1.2x10-3 | 645 |
