製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: GMシリーズ
支払及び船積みの言葉
最小注文数量: 2 PCS
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5-7仕事日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
モデル: |

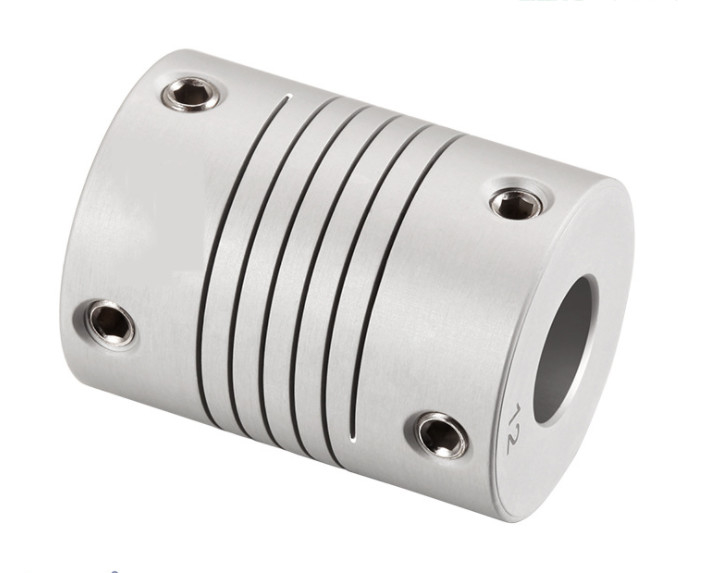

GMのねじの止めねじのカップリングの巻上げのカップリング |
材料: |
アルミ合金 |
穴サイズ: |
12-50mm |
保証: |
12か月 |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |
モデル: |
GMのねじの止めねじのカップリングの巻上げのカップリング |
材料: |
アルミ合金 |
穴サイズ: |
12-50mm |
保証: |
12か月 |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化の処置 |
製品の機能
軸継手はタイプに従って次の共通の部門に分けられる:
金属のダイヤフラムのカップリング:サーボ モーター、エンコーダー、惑星の減力剤、球ねじ、圧縮機、ミキサー、ペーパー機械類、ロボットおよび他の機械設備のために適した。プラム型のカップリング:エンコーダー、サーボ・システム、モーター紡錘ドライブ、包装機械、工作機械ドライブ、ポンプおよび他の機械類のために適した。ふいごのカップリング:エンコーダー、CNCの工作機械、位置方式、ディスクを指示する球ねじのために適したプラネタリ・ギアの減力剤。ばねのカップリング:回転式エンコーダー、ステッピング モーター、ねじ棒、等の平行カップリングのために適した:ステッピング モーター、エンコーダー、ねじ棒、等の十字のスライドのカップリングの関係のために適した:回転速度計、エンコーダー、ねじ、工作機械および他の機械類のために適した。普遍的なカップリング、堅いカップリング。
>統合された構造、高力アルミ合金材料の全面的な使用
>伸縮性がある行為は放射状の、角および軸偏差を償う
>緩衝効果のばねの設計、
>エンコーダー、マイクロ モーターのための特別な設計
>止めねじの留まる方法
プロダクト変数
| モデル変数 | 共通の腔線径・山径d1、d2 | ΦD | L | L1 | L2 | F | M | ねじトルクをきつく締めること （N.M） |
| GM12xl8.5 | 2,3,4,5,6,6.35 | 12 | 18.5 | 1.8 | 0.4 | 3.5 | M3 | 0.7 |
| GM15.5x21 | 3,4,5,6,6.35、7 | 15.5 | 21 | 2 | 0.4 | 3.3 | M3 | 0.7 |
| GM15.5x23 | 3,4,5,6,6.35、7 | 15.5 | 23 | 2 | 0.4 | 3.6 | M3 | 0.7 |
| GM19.1x19.1 | 4,5,6,6.35、7,8 | 17.5 | 23 | 2 | 0.4 | 3.6 | M4 | 1.7 |
| GM17.5x23 | 4,5,6,6.35、7,8,10 | 19.1 | 19.1 | 2 | 0.4 | 3 | M4 | 1.7 |
| GM19.5x24.5 | 6,6.35、7,8,9,9.525、10 | 19.5 | 24.5 | 2 | 0.4 | 3.3 | M4 | 1.7 |
| GM25x32 | 5,6,6.35、7,8,9,9.525、10,11,12,12.7 | 25 | 32 | 2 | 0.4 | 3.7 | M4 | 1.7 |
| GM25.4x25.4 | 6,6.35、7,8,9,9.525、10,11,12,12.7 | 25.4 | 25.4 | 2 | 0.4 | 3.7 | M4 | 1.7 |
| GM28.6x28.6 | 8,9,9.525、10,11,12,12.7、14 | 28.6 | 28.6 | 2.75 | 0.4 | 4.2 | M4 | 1.7 |
| GM32x32 | 8,9,9.525、10,11,12,12.7、14,15,16,17,18 | 32 | 32 | 2.75 | 0.4 | 5.5 | M4 | 1.7 |
| GM32x41 | 8,9,9.525、10,11,12,12.7、14,15,16,17,18 | 32 | 41 | 2.75 | 0.4 | 6.8 | M4 | 1.7 |
| GM38.7x38.1 | 8,10,11,12,12.7、14,15,16,17,18,19,20,22 | 38.1 | 38.1 | 3 | 0.4 | 5.2 | M5 | 4 |
| GM42x50 | 12,12.7、14,15,16,17,18,19,20,22,24,25,28 | 42 | 50 | 3.5 | 0.4 | 8.5 | M6 | 7 |
| GM50x50 | 12,12.7、14,15,16,17,18,19,20,22,24,25,28,30,32 | 50 | 50 | 3.5 | 0.5 | 8.5 | M6 | 7 |
| モデル変数 | 評価されるトルク （N.M）* |
正当な突飛性 （mm） * |
正当な偏角 （°） * |
正当な軸偏差 （mm） * |
最高速度 rpm |
静的なねじり剛さ （N.M/rad） |
慣性モーメント （Kg.M2） |
シャフトの袖の材料 | 表面処理 | 重量 （g） |
| GM12xl8.5 | 0.3 | 0.15 | 3 | ±0.2 | 30000 | 40 | 8.0x10-7 | 高力アルミ合金 | 陽極酸化の処置 | 4 |
| GM15.5x21 | 0.5 | 0.15 | 3 | ±0.2 | 25000 | 80 | 2.8x10-7 | 7.7 | ||
| GM15.5x23 | 0.5 | 0.15 | 3 | ±0.2 | 25000 | 50 | 2.9x10-7 | 9.3 | ||
| GM17.5x23 | 0.6 | 0.15 | 3 | ±0.2 | 25000 | 85 | 3.5x10-7 | 12.7 | ||
| GM19.1x19.1 | 0.9 | 0.15 | 3 | ±0.2 | 24000 | 130 | 7.2x10-7 | 11.6 | ||
| GM19.5x24.5 | 1 | 0.15 | 3 | ±0.2 | 19000 | 150 | 8.1x10-7 | 16 | ||
| GM25x32 | 2 | 0.15 | 3 | ±0.2 | 15000 | 300 | 3.5x10-7 | 32 | ||
| GM25.4x25.4 | 2 | 0.15 | 3 | ±0.2 | 14000 | 360 | 2.3x10-6 | 26 | ||
| GM28.6x28.6 | 2 | 0.15 | 3 | ±0.2 | 14000 | 380 | 2.3x10-6 | 39 | ||
| GM32x32 | 3 | 0.15 | 3 | ±0.2 | 13000 | 380 | 2.5x10-6 | 57 | ||
| GM32x41 | 4 | 0.15 | 3 | ±0.2 | 12000 | 450 | 9.6x10-6 | 65 | ||
| GM38.7x38.1 | 6.5 | 0.15 | 3 | ±0.2 | 9500 | 400 | 2.7x10-5 | 97 | ||
| GM42x50 | 8 | 0.15 | 3 | ±0.2 | 9000 | 500 | 7.2x10-3 | 185 | ||
| GM50x50 | 20 | 0.15 | 3 | ±0.2 | 8000 | 785 | 8.1x10-5 | 220 |
