製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: GLJシリーズ
支払及び船積みの言葉
最小注文数量: 2 PC
価格: Negotiable
パッケージの詳細: 飛行機による海上輸送によるカートン
受渡し時間: 5-7営業日
支払条件: T/T、ウエスタンユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 10000/月
モデル: |

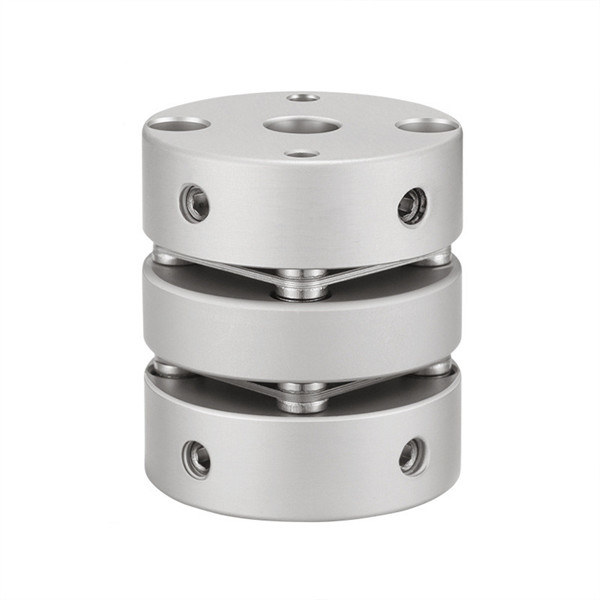

GLJの倍のダイヤフラムの止めねじのカップリング |
材料: |
アルミ合金 |
構造: |
二重ダイヤフラムの止めねじのカップリング |
穴サイズ: |
19-68mm |
保証: |
12か月 |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化処理 |
モデル: |
GLJの倍のダイヤフラムの止めねじのカップリング |
材料: |
アルミ合金 |
構造: |
二重ダイヤフラムの止めねじのカップリング |
穴サイズ: |
19-68mm |
保証: |
12か月 |
エラストマーのmateria: |
PA66 |
表面処理: |
陽極酸化処理 |
製品紹介
カップリングはまたカップリングと呼ばれる。一般的なカップリングのほとんどは標準化されるか、または標準化された。通常、正しくカップリングのタイプを選び、カップリングのタイプそしてサイズだけを定めることは必要である。必要な場合、積載量は傷つきやすい弱い連結があるように確認され、計算することができる;回転速度が高いとき、外の端の遠心力および伸縮性がある要素の変形は点検されバランス チェックは遂行されるべきである。
しっかりと異なったメカニズムの運転シャフトそして運転されたシャフトを一緒に回り、動きおよびトルクを送信するために接続するのに使用される機械部品。時々またシャフトおよび他の部品を接続することを使用する（ギヤ、滑車、等のような）。それは頻繁にキーか堅い付属品によってそれぞれ、構成され2つのシャフトの端に留まり接続される、それから2つの半分は何らかのかたちで接続される2つの半分で。カップリングはまた等操作か熱拡張の間に不正確な製造業におよび取付け、変形よる2つのシャフト間のオフセットを（を含む軸オフセット、放射状のオフセット、角のオフセットか広範囲のオフセット）補うことができる;そして衝撃の軽減および振動吸収。
概要の連結機能:シャフトおよびシャフトが力を送信するために接続されるとき滑車かギヤは関係、2つのシャフトが直線にあるように要求され、一定した速度で回るように要求されればカップリングのために接続するのに一般に使用されなければならない使用される。但し、同心性は精密の増加、シャフトの熱拡張または2つのシャフトの間で操作の間にシャフトの曲がることが原因で変わる。従って2つのシャフト間の送電を維持し、2つのシャフトを吸収するのに、橋として適用範囲が広いカップリングが使用することができる。それにより機械の生命を延長し、機械の質を改善するシャフト間の放射状の、角および軸偏差。
プロダクト変数
| モデル変数 | 共通の腔線径・山径d1、d2 | ΦD | L | LF | LP | d3 | S | F | M | ねじトルクをきつく締めること （N.M） |
| GLJ-19x27 | 3,4,5,6,6.35、7,8,9,9.525、10 | 19 | 27 | 9.1 | 5.2 | 9 | 1.8 | 4.25 | M3 | 0.7 |
| GLJ-26x32 | 4,5,6,6.35、7,8,9,9.525、10,11,12,12.7 | 26 | 32 | 10.7 | 5.4 | 12.5 | 2.6 | 4.5 | M4 | 1.7 |
| GLJ-32x41 | 6,6.35、7,8,9,9.525、10,11,12,12.7、13,14,15 | 32 | 41 | 12.75 | 8.5 | 16 | 3.5 | 6.12 | M4 | 1.7 |
| GLJ-39x47 | 6,6.35、7,8,9,9.525、10,11,12,12.7、13,14,15,16 | 39 | 47 | 15 | 8 | 19.3 | 4.5 | 6.62 | M5 | 4 |
| GLJ-44x53 | 8,9,9.525、10,11,12,12.7、14,15,16,17,18,19,20 | 44 | 53 | 18.25 | 7.5 | 22.5 | 4.5 | 8.12 | M6 | 8.4 |
| GLJ-56x64 |
10,11,12,12.7、13,14,15,16,17,18,19,20,22,24,25,28、 30,32 |
56 | 64 | 19.75 | 13.5 | 32.5 | 5.5 | 6.4 | M6 | 8.4 |
| GLJ-68x75 | 12,14,15,16,17,18,19,20,22,24,25,28,30,32,35,38 | 68 | 75 | 23.35 | 15.7 | 45.5 | 6.3 | 7.7 | M8 | 10.5 |
| 陽極酸化の処置 | 評価されるトルク （N.M）* |
正当な突飛性 （mm） * |
正当な偏角 （°） * |
正当な軸偏差 （mm） * |
最高速度 rpm |
静的なねじり剛さ （N.M/rad） |
慣性モーメント （Kg.M2） |
シャフトの袖の材料 | 榴散弾の材料 | 表面処理 | 重量 （g） |
| GLJ-19x27 | 1 | 0.12 | 1.5 | ±0.18 | 10000 | 170 | 8.8x10-7 | 高力アルミ合金 | S U S 3 0 4ばねの鋼鉄 | 陽極酸化の処置 | 13 |
| GLJ-26x32 | 1.5 | 0.15 | 1.5 | ±0.3 | 10000 | 820 | 2.8x10-6 | 29 | |||
| GLJ-32x41 | 2 | 0.17 | 1.5 | ±0.36 | 10000 | 1750 | 1.8x10-6 | 60 | |||
| GLJ-39x47 | 6 | 0.22 | 1.5 | ±0.45 | 10000 | 2850 | 2.7x10-5 | 101 | |||
| GLJ-44x53 | 9 | 0.22 | 1.5 | ±0.54 | 10000 | 3300 | 4.2x10-5 | 190 | |||
| GLJ-56x64 | 25 | 0.27 | 1.5 | ±0.72 | 10000 | 9480 | 1.6x10-4 | 318 | |||
| GLJ-68x75 | 60 | 0.32 | 1.5 | ±0.8 | 9000 | 19000 | 2.0x10-4 | 492 |
