製品詳細
起源の場所: 中国
ブランド名: Tianniu
証明: ISO-9001
モデル番号: GBシリーズ
支払及び船積みの言葉
最小注文数量: 2 PCS
価格: Negotiable
パッケージの詳細: 飛行機での海の船積みによるカートン
受渡し時間: 5~7 営業日
支払条件: T/T、ウェスタン・ユニオン、MoneyGram、L/C、D/A、D/P
供給の能力: 1ヶ月あたりの10000
モデル: |
GB 8 文字体 エンコーダー専用 |
材料: |
アルミ合金 |
構造: |
8 フォント エンコーダー専用 |
穴サイズ: |
34~82mm |
保証: |
12ヶ月 |
エラストマーのmateria: |
PA66 |
表面処理: |
アノード酸化処理 |
モデル: |
GB 8 文字体 エンコーダー専用 |
材料: |
アルミ合金 |
構造: |
8 フォント エンコーダー専用 |
穴サイズ: |
34~82mm |
保証: |
12ヶ月 |
エラストマーのmateria: |
PA66 |
表面処理: |
アノード酸化処理 |

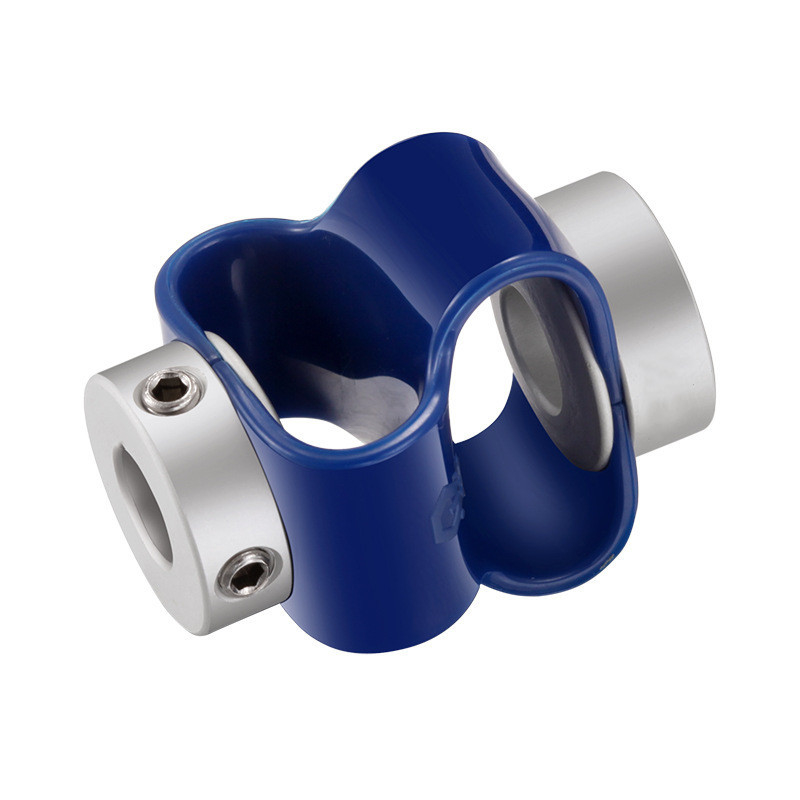

商品の特徴
> エンコーダー用に設計
> 柔軟性があり 壊れやすい
> エラストメアはポリウレタン製で,油や酸化に耐える
ベルローズ結合:エンコーダー,CNC機械ツール,位置付けシステム,ボールスクリュー,インデックスプレートおよび惑星ギア減速機に適しています. 春輪結合:回転エンコーダー,ステップモーターに適しています.スクリップストッドステップモーター,エンコーダー,スクリュー棒,などをつなげるのに適した.クロススライダーカップリング:走行計,エンコーダー,スクリュー棒,機械機器,その他の機械に適した.ユニバーサル・カプリング固いコップリング
メタル・ダイアフレーム・クランプ: サーボモーター,エンコーダー,プラネタリ・リドクサー,ボール・スクリュー,コンプレッサー,ミキサー,製紙機械,ロボット,その他の機械機器に適しています.エンコーダーに適しているサーボシステム,モータースピンドル駆動,包装機械,機械駆動,ポンプ,その他の機械.
製品パラメータ
| モデルパラメータ | 共通孔径 d1,d2 | ΦD | L について | LP | S | F について | M について | 緊縮螺旋のトルク (N.M) |
| GB-15X24 | 3,4,5,6,6.35,7,8 | 15 | 24 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB-15×32 | 3,4,5,6,6.35,7,8 | 15 | 32 | 20 | 1.8 | 2.5 | M3 | 0.7 |
| GB-18x28 | 4,5,6,6.35,7,8,9,10 | 18 | 28 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| GB-18x38 | 4,5,6,6.35,7,8,9,10 | 18 | 38 | 25 | 1.8 | 3.1 | M4 | 1.7 |
| モデルパラメータ | 定数トルク (N.M) * |
許容される偏心 (mm) * |
許容される傾斜角 (°) * |
許容される軸偏差 (mm) * |
最大速度 rpm |
静的扭曲硬さ (N.M/rad) |
慣性の瞬間 (kg.M)2) |
シャフトカバーの材料 | シャラペルの材料 | 表面処理 | 体重 (g) |
| GB-15X24 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5×10-4 | 高強度アルミニウム合金 | PU |
アノジス処理 |
8 |
| GB-15X32 | 0.5 | 1 | 2 | + 2-5 | 8000 | 15 | 4.5×10-4 | 8 | |||
| GB-18X28 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6×10-4 | 13 | |||
| GB-18X38 | 0.8 | 1 | 3 | + 2-5 | 6000 | 20 | 5.6×10-4 | 13 |
